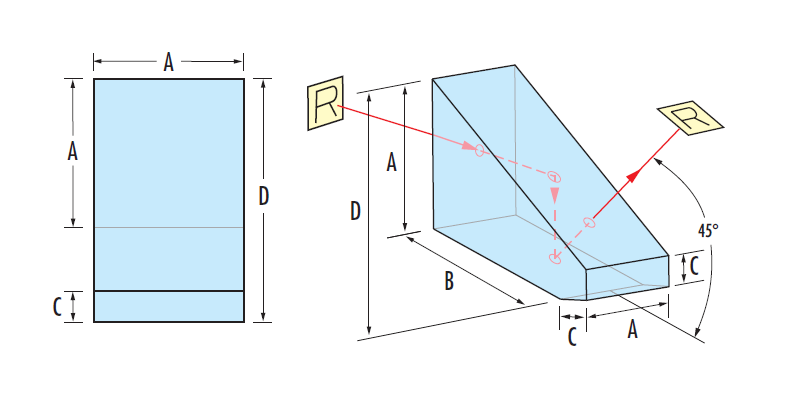

半五角棱鏡可在無需翻轉或回轉的情況下，偏轉45°光線。反射面鍍鋁膜并采用鎳鉻合金和黑漆，以提高效率。半五角棱鏡與尺寸相應的 施密特棱鏡相結合以創建佩肯棱鏡對。佩肯棱鏡對將會在不偏轉光線的情況下翻轉和回轉圖像。
本產品用于匯聚或發散光線以降低系統大小。
常規產品規格如下表，我們也可以為客戶定做各種規格的五角棱鏡。
常規產品規格
| 半五角棱鏡（尺寸及鍍膜可按用戶需求定制)單位mm | ||||
| 序號 | 產品編號 | 邊長A | 實高B | 側寬C |
| 1 | HP-001 | 22.2 | 9.2±0.2 | 16 |
| 2 | HP-002 | 29.0 | 12±0.2 | 17 |
| 3 | HP-003 | 30.0 | 12±0.1 | 17 |
| 4 | HP-004 | 30.5 | 10.2 | 22 |
| 5 | HP-005 | 31.0 | 11.9±0.1 | 20±0.1 |
| 6 | HP-006 | 31.0 | 12.02 | 17 |
| 7 | HP-007 | 32.0 | 12±0.055 | 17±0.1 |
| 8 | HP-008 | 32.0 | 12.37±0.15 | 19.5±0.2 |
| 9 | HP-009 | 32.0 | 12.02±0.055 | 17 |
| 10 | HP-010 | 32.4 | 14.5±0.035 | 17 |
| 11 | HP-011 | 32.5 | 9.5 | 20 |
| 12 | HP-012 | 34.0 | 12.73±0.09 | 18_0.21 |
| 13 | HP-013 | 34.0 | 14 | 20 |
| 14 | HP-014 | 34.8 | 14.14±0.2 | 20 |
| 15 | HP-015 | 35.0 | 14.14±0.15 | 20 |
| 16 | HP-016 | 36.0 | 14.14±0.135 | 20-0.21 |
| 17 | HP-017 | 38.5 | 14.14±0.15 | 19.6 |
| 18 | HP-018 | 40 | 16.7 | 21 |
