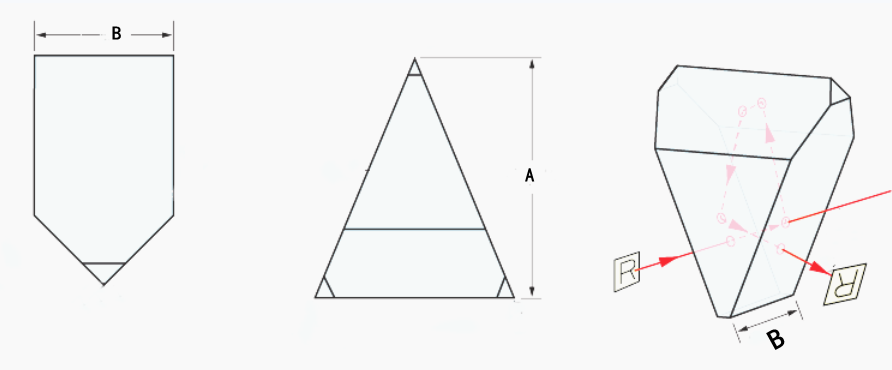

施密特棱鏡適用于創建帶45° 光線偏差的右旋性的圖像。其功能與阿米西屋脊棱鏡相似。然而，施密特棱鏡的45° 光線偏差使其在目鏡裝配和需要路徑彎曲的成像系統中有著重要的應用。鍍鋁膜的屋脊表面可提高整體效率，而5弧秒屋脊角公差則可提高棱鏡的分辨率。施密特棱鏡可以與半五角棱鏡結合，以創建佩肯棱鏡。
常規產品規格如下表，我們也可以為客戶定做各種規格的施密特棱鏡。
通用規格
| 材料： | H-K9L | 外形公差： | ±0.1mm |
| 角度公差： | ±3’ | 面型： | λ4@632.8mn |
| 光潔度： | 60-40 | 有效孔徑： | >90% |
| 倒角： | 0.3*45° | 鍍膜： | 按客戶要求 |
常規產品規格
| 施密特棱鏡（尺寸及鍍膜可按用戶需求定制）單位mm | |||||||||
| 序號 | 品號 | 材料 | 理高A | 實高B | 屋脊角度 | ∠A | ∠B | ∠C | 側寬C |
| 2 | SP-001 | K9 | 27.09 | 26 | ±1.6″ | 45°±10′ | 67.5°±3′ | 45°±3′ | 18-0.11 |
| 3 | SP-002 | K9 | 40 | 39 | ±5″ | 45°±2′ | 67.5°±1′ | 67.5°±1′ | 35±0.1 |
| 4 | SP-003 | K9 | 23 | 22 | ±5″ | 45°±2′ | 67.5°±1′ | 67.5°±1′ | 14±0.1 |
