可以用來倒像的特殊形狀的屋脊棱鏡。由于是垂直端面，它可以插入物體和望遠鏡目鏡之間。如果屋脊由一個平面代替，它就成為還原棱鏡，或稱K棱鏡。
常用于天文望遠鏡，生物醫療等方面。
常規產品規格如下表，我們也可以為客戶定做各種規格的屋脊棱鏡。
常規產品規格

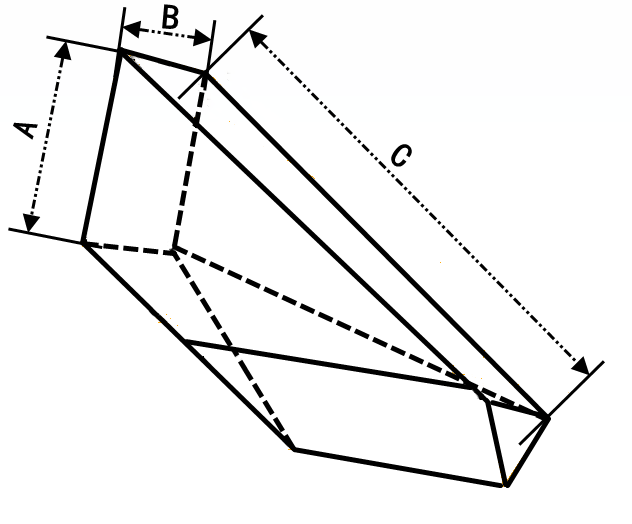

| 阿貝屋脊棱鏡（尺寸及鍍膜可按用戶需求定制）單位mm | |||||||||||||
| 序號 | 品號 | 材料 | 理高 | 實高A | 邊長 | 實長C | 側寬B | ∠A | ∠B | ∠C | 屋脊角度 | 鍍膜直角邊 | 鍍膜弦邊 |
| 1 | AR-001 | K9 | 25.5 | 12 | 30 | 12-0.12 | 60°±3′ | 60°±3′ | 60°±3′ | ±5″ | 2面增透 | 2面反射 | |
| 2 | AR-002 | K9 | 11 | 7.5 | 19.5 | 8-0.1-0.2 | 90°±2′ | 60°±2′ | 30°±2′ | ±3″ | 1面增透 | 2面反射 | |
| 3 | AR-003 | K9 | 21 | 14 | 36.37 | 12±0.1 | 90°±2′ | 60°±2′ | 30°±2′ | ±5″ | 2面增透 | ||
| 4 | AR-004 | k9 | 24 | 15 | 40.47 | 14±0.1 | 90°±2′ | 60°±2′ | 30°±2′ | ±5″ | 2面增透 | ||
| 5 | AR-005 | K9 | 24.5 | 45.8 | 13.5±0.1 | 90°±2′ | 60°±2′ | 30°±2′ | ±2″ | 2面增透 | 2面反射 | ||
| 6 | AR-006 | K9 | 11 | 8 | 20 | 7.3±0.1 | 90°±2′ | 60°±2′ | 30°±2′ | ±3″ | 1面增透 | 2面反射 | |
| 7 | AR-007 | K9 | 11 | 8 | 19.5 | 7.3±0.1 | 90°±2′ | 60°±2′ | 30°±2′ | ±3″ | 1面增透 | 2面反射 | |
| 8 | AR-008 | K9 | 24.5 | 45.8 | 13.5±0.1 | 90°±2′ | 60°±2′ | 30°±2′ | ±2″ | 2面增透 | 2面反射 | ||
